Стационарные ламинарные укрытия — надежные конструкции для локальных зон чистоты ISO 5–7, удобные в монтаже и адаптируемые под разные производственные задачи.
Стационарные ламинарные укрытия изготавливаются на нашем производстве различных типов и размеров с монтажными опорами или подвесами. Они обеспечиваются различными классами чистоты воздуха, начиная от ISO 5 и до ISO 7, и подходят для особых требований к чистоте воздуха в каком-либо локальном месте производства. Их конструкция часто сборно-разборная для удобства транспортировки и монтажа, а также для обеспечения долговечности и надежности при использовании качественных материалов и комплектующих.

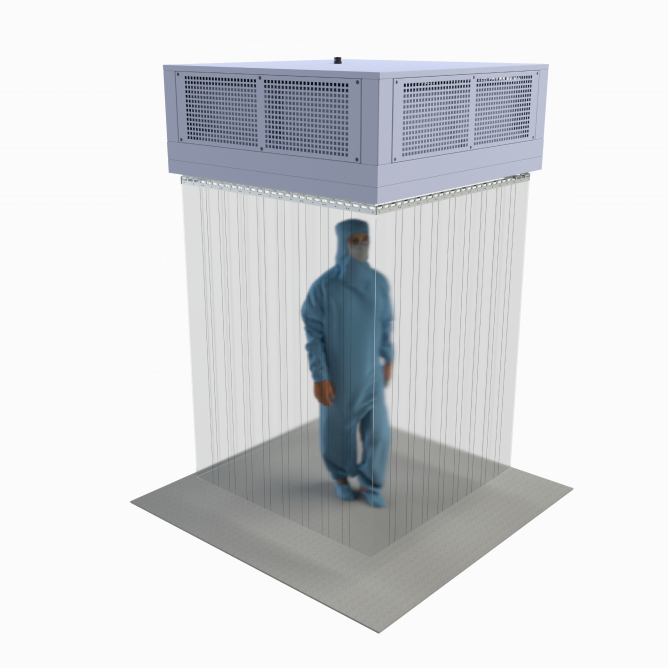

Ламинар в стационарном исполнении может быть установлен как на опоры из нержавеющей стали, так и подвешен к потолку чистого помещения. Чистая зона ламинара по периметру ограждена прозрачными ПВХ-панелями. Количество сторон с ПВХ-панелями может быть различное (от 1 до 4) и согласуется совместно с Заказчиком.
Забор воздуха осуществляется из чистого помещения, в котором устанавливается ламинар. Основной вентилятор, обеспечивает циркуляцию воздуха. Воздух может забираться с трех сторон ламинара (боковых и задней) через панели с перфорацией и проходит через фильтры предварительной очистки G4. Финишная очистка воздуха осуществляется через HEPA-фильтр. Для создания однонаправленного нисходящего потока чистого воздуха применяется ламинизатор.
В рабочей зоне ламинара для удобства пользования смонтированы LED светильники. В верхней части лицевой панели установлена сенсорная панель управления ламинарном и два порта DOP для проверки герметичности фильтра и дифференциальный манометр Magnehelic. Место расположение панели управления по согласованию с заказчиком может быть иное, например, на стойке.
Размеры ламинара, класс чистоты, варианты исполнения
по согласованию с Заказчиком!
|
Размеры ламинарной зоны (минимальные) |
|
|
Размеры корпуса бокса, мм |
850х850х2695 (ШхГхВ) |
|
Размеры рабочей зоны, мм |
650х650х2070 (ШхГхВ) |
|
Параметры электропитания ламинара |
|
|
Напряжение, В~ |
230±10% |
|
Частота, Гц |
50±1 |
|
потребляемая мощность бокса, Вт, не более: - справочная величина в начале эксплуатации с новыми (незасоренными) НЕРА-фильтрами |
1000* 720* |
|
Характеристики вентилятора |
|
|
Напряжение, В~ |
230 |
|
Частота, Гц |
50±1 |
|
Мощность, Вт |
803 |
|
Номинальный ток, А |
3,47 |
|
Скорость вращения, об/мин |
3530 |
|
Максимальный объём воздуха (при нулевом сопротивлении), м3/ч |
2900 |
|
Уровень шума, дБ(А) |
75 |
|
Параметры основного фильтра |
|
|
Класс НЕРА-фильтров, установленных в боксе, по ГОСТ Р ЕН 1822-1-2010 |
Н14 |
|
Размеры установленных НЕРА-фильтров: Приточный фильтр /ШхГхВ/ мм |
605х605х78 (ШхГхВ) |
